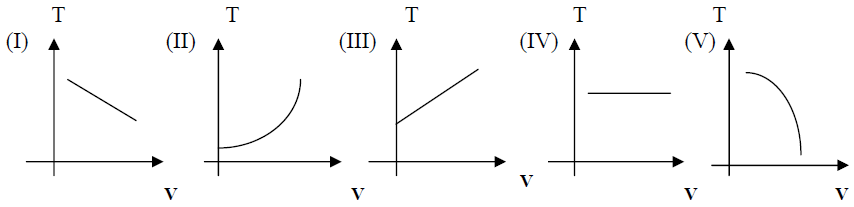

Analise os gráficos e as afirmativas abaixo:
Seja um sistema de vedação a vácuo de vigias a bordo. Suponha que o tempo de resposta de um sistema para chegar-se a 63% da pressão final de vácuo é calculado pela relação T = Vx60/Q, onde V é o volume de ar entre o gerador de vácuo e a ventosa de fixação e Q é a vazão máxima do sistema de tubulação. Dentre os gráficos acima, assinale a alternativa abaixo que melhor representa a variação do tempo com o volume.
- A) (I)
- B) (II)
- C) (III)
- D) (IV)
- E) (V)
Resposta:
A alternativa correta é a letra C) (III).
Para entender porque essa é a resposta correta, vamos analisar a equação dada: T = Vx60/Q. Nessa equação, T é o tempo de resposta do sistema para alcançar 63% da pressão final de vácuo, V é o volume de ar entre o gerador de vácuo e a ventosa de fixação, e Q é a vazão máxima do sistema de tubulação.
Observando a equação, podemos ver que o tempo de resposta (T) é diretamente proporcional ao volume de ar (V) e inversamente proporcional à vazão máxima (Q). Isso significa que, se o volume de ar aumentar, o tempo de resposta também aumentará, desde que a vazão máxima seja constante. Além disso, se a vazão máxima aumentar, o tempo de resposta diminuirá, desde que o volume de ar seja constante.
Agora, vamos analisar os gráficos dados. O gráfico III é o único que apresenta uma relação direta entre o tempo de resposta e o volume de ar. No gráfico III, podemos ver que, à medida que o volume de ar aumenta, o tempo de resposta também aumenta. Isso é consistente com a equação T = Vx60/Q, que mostra que o tempo de resposta é diretamente proporcional ao volume de ar.
Portanto, a alternativa correta é a letra C) (III), pois é o único gráfico que apresenta a relação correta entre o tempo de resposta e o volume de ar, que é descrita pela equação T = Vx60/Q.
