A figura a seguir ilustra um tipo de topologia empregado na implementação das LANs atuais.

A alternativa correta é letra D) estrela.

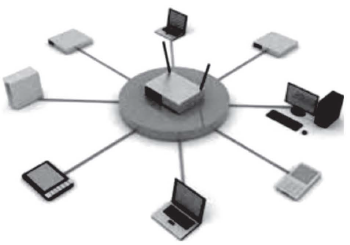

A figura a seguir ilustra um tipo de topologia empregado na implementação das LANs atuais.

Essa topologia é conhecida por:
a) anel.
b) barramento.
c) malha.
d) estrela.
e) árvore.

Topologia é um termo que se refere à distribuição geográfica dos computadores na rede

Analisando as alternativas, temos que:

A – anel.

Errada:  no caso da topologia em anel - também conhecida como Token Ring, cada estação de trabalho está conectada à duas outras, formando um anel, como vemos na figura a seguir:

B – barramento.

Errada: na topologia em barramento: todos os computadores da rede são conectados a um cabo central, chamado backbone, que em inglês, significa espinha dorsal, como na figura abaixo:

C – malha.

Errada: na topologia em Malha (ou mesh) existe uma ligação física direta entre cada um dos nós, ou seja, todos se comunicam com todos, como vemos na figura a seguir. A vantagem desta topologia é a tolerância a falhas no que diz respeito ao cabeamento, pois a rede depende muito mais dos computadores do que da rede propriamente dita.

D – estrela.

Certa: Na topologia em Estrela todos os computadores são conectados a um dispositivo concentrador de cabos (ou sinais de rádio, em redes sem fio), que recebe as informações e as envia a seus respectivos destinatários – na maioria dos casos, o dispositivo usado é um switch – como vemos na figura abaixo, similar à figura exibida no enunciado:

E – árvore.

Errada:  a topologia em árvore é equivalente a várias redes estrelas interligadas entre si através de seus nós centrais. Esta topologia é muito utilizada na ligação de hub's e repetidores. Assim sendo, não é utilizada em redes locais (LANs).,

Assim sendo, A RESPOSTA É A LETRA D.
