Questões Sobre Conceitos, Modelos, Tipos e Topologias de Redes - Informática - concurso

A alternativa correta é letra D) discado – ADSL – Wireless

Complete as lacunas do texto abaixo e assinale a alternativa que apresenta a sequência correta.

“Hoje em dia, com a globalização, a internet é uma ferramenta largamente utilizada. Os acessos à internet podem ser de várias maneiras, como por exemplo: o acesso            , que necessita de um modem e uma linha telefônica; o acesso           que usa um roteador e uma linha telefônica, porém bem mais rápido que o anterior e o acesso               que utiliza onda de rádios”.
a)  rádio – token – fibra ótica
b)  ADSL – Wireless – discado
c)  fibra ótica – rádio – ADSL
d)  discado – ADSL – Wireless

Modem é um dispositivo de hardware que permite a conversão de dados para que um computador ou rede conecte-se à Internet, utilizado em algumas tecnologias de conexão, como dial-up, ADSL e cabo, por exemplo.

Roteador é um equipamento que, além de permitir a comunicação dos computadores de uma rede, ainda permite que a rede que gerencia se conecte a outras, ou seja, além de interconectar computadores sem a ocorrência de colisões, realiza também o processamento das melhores rotas para transmissão de pacotes de dados, garantindo assim que seus sinais cheguem ao seu destino de maneira mais rápida possível, seguindo as melhores rotas para difundir os dados a ele encaminhados.

ADSL (Asymmetric Digital Subscriber Line) é uma tecnologia de acesso à Internet em banda larga, que utiliza linhas telefônicas comuns, oferecendo uma alta velocidade de conexão, com um valor mensal fixo e a vantagem de, mesmo quando se está conectado à Internet, a mesma linha pode ser utilizada para uma conversa telefônica, pois as frequências utilizadas para voz e dados são diferentes.

Analisando as alternativas, temos que:

A – rádio – token – fibra ótica

Errada: considerando a primeira lacuna, a tecnologia de rádio (que utiliza o ar como meio de transmissão) não requer uso de linha telefônica, o que já nos permite descartar esta alternativa.

B – ADSL – Wireless – discado

Errada: considerando a segunda lacuna, a tecnologia wireless (que significa sem-fio e, portanto, utiliza o ar como meio de transmissão) não requer uso de linha telefônica, o que já nos permite descartar esta alternativa.

C – fibra ótica – rádio – ADSL

Errada:  considerando a primeira lacuna, a tecnologia de fibra ótica (que utiliza os cabos de fibra ótica como meio de transmissão) não requer uso de linha telefônica, o que já nos permite descartar esta alternativa.

D – discado – ADSL – Wireless

Certa: considerando a primeira lacuna, de fato, a tecnologia discada, chamada tecnicamente de dial-up, requer o uso de uma linha telefônica, para que possa ser utilizada; considerando a segunda lacuna, conforme visto acima, a tecnologia ADSL requer o uso de linha telefônica e de um roteador, para conectar a rede do cliente à do provedor de acesso; considerado a terceira lacuna, o acesso wireless, ou seja, sem fio, utiliza ondas de rádio, que são propagadas através do ar.

Assim sendo, A RESPOSTA É A LETRA D.

A alternativa correta é letra C) Físicas e lógicas

Assinale a alternativa com os respectivos tipos de interligações na internet:
a)  Uploads e Downloads
b)  Sincrônicas e Assincrônicas
c)  Físicas e lógicas
d)  Externas e internas

Analisando as alternativas, temos que:

A – Uploads e Downloads

Errada: Upload é o nome dado através se envia um arquivo para outra máquina da rede. Download é o nome dado através se recebe um arquivo proveniente de outra máquina da rede. Estes termos não se referem a interligações na Internet.

B – Sincrônicas e Assincrônicas

Errada: comunicação sincrônica é uma referência a eventos nos quais participantes interagem simultaneamente, trocando informações em tempo real, como ocorre em videoconferências e chamadas de voz, por exemplo. Comunicação assincrônica é uma referência a eventos nos quais participantes interagem em momentos diferentes, como ocorre na troca de e-mails e comentários em redes socais, por exemplo. Estes termos não se referem a interligações na Internet.

C – Físicas e lógicas

Certa: de fato, interligações destes tipos são as responsáveis pelas comunicações através da Internet, sendo que interconexões físicas correspondem a meios físicos, como cabos e fibra ótica, por exemplo, que transmitem dados de um local a outro. Interconexões lógicas correspondem aos protocolos e configurações que os dispositivos utilizam nas comunicaçãoes, como a pilha de protocolos TCP/IP, por exemplo.

D – Externas e internas

Errada: "Interligação externa" pode ser interpretada como conexões externas entre sistemas (redes) diferentes, o que pode ser obtido através de conexões via satélite, fibra ótica e outros meios de comunicação. "Interligação interna" pode ser interpretada como conexões entre dispositivos dentro de uma rede específica, como ocorre em uma rede local, doméstica ou corporativa. Estes termos não se referem a interligações na Internet.

Assim sendo, A RESPOSTA É A LETRA C.

A alternativa correta é letra A) Certo

Em geral, impressoras de menor porte utilizam bluetooth e as multifuncionais, que comumente atendem diversas máquinas, utilizam o wi-fi. Para se instalar impressoras bluetooth, deve ser verificado se o adaptador bluetooth está conectado ao computador, bem como se está ligado, e se a impressora bluetooth está ligada. Nessa instalação, pode ser ainda necessário remover a conexão do adaptador com a impressora bluetooth e, em seguida, tentar detectá-la novamente por meio do assistente para Adicionar Impressora.

De fato, na maioria dos casos, as impressoras que se comunicam através de bluetooth são modelos portáteis, de tamanho reduzido, usadas em impressão térmica de recibos, por exemplo. As impressoras multifuncionais utilizam a tecnologia wi-fi, que permitem transferir arquivos grandes com maior agilidade, tornando o envio de arquivos para serem impressos mais fácil e rápido. A tecnologia buetooth não permitiria enviar arquivos deste tipo de forma rápida.

Caso o computador não tenha um adaptador bluetooth onboard, será necessário utilizar um equipamento externo o qual, para funcionar, deverá estar ligado, assim como a impressora a ser utilizada também deverá estar ligada.

O suporte da Microsoft reporta que, em caso de falha na primeira tentativa de instalação de uma impressora bluetooth, seja removida a conexão e que se utilize o assistente "Adicionar Impressora" em uma segunda tentativa.

Assim sendo, O ITEM ESTÁ CERTO.

A alternativa correta é letra A) Em uma rede com topologia em anel, se por acaso apenas uma das máquinas falhar a comunicação em rede não é comprometida, pois a informação trafega nas duas direções.

As topologias mencionadas nas alternativas têm as seguintes características:

Na topologia em Anel cada computador é conectado a outros dois, formando um anel (circuito fechado). Neste caso, quando um computador tem um problema, a rede inteira tem seu funcionamento interrompido, pois na maioria dos casos os dados trafegam apenas em um sentido. Quando uma mensagem é enviada por um nó, ela entra no Anel e circula até ser retirada pelo nó destino, ou então até voltar ao nó fonte, dependendo do protocolo empregado. Graficamente, é representada da seguinte forma:

Segundo o livro "Redes de Computadores Teoria e Prática" de Douglas Rocha Mendes:

Estações de trabalho são computadores que fazem parte da rede e são dedicados aos usuários da rede local. Geralmente, fazem o papel de cliente, sendo os computadores que solicitarão recursos ao servidor. Uma coleção de estações de trabalho pode também formar uma rede de computadores independentemente da presença de um servidor, a qual chamamos de rede ponto a ponto. Neste tipo de rede, todos os computadores fornecem recursos para a rede, mas também são clientes ou usuários dos recursos fornecidos pelos outros computadores.

Na topologia em estrela todos os computadores são conectados a um dispositivo concentrador de cabos (ou sinais de rádio, em redes sem fio), que recebe as informações e as envia a seus respectivos destinatários – na maioria dos casos, o dispositivo usado é um switch – como vemos na figura a seguir:

Na topologia em barramento um longo cabo atua como um backbone que interliga todos os dispositivos da rede, podendo o controle ser centralizado ou distribuído. O meio de transmissão usado nesta topologia é o cabo coaxial. As informações enviadas por um nó trafegam pelo backbone até chegar ao nó de destino. A topologia em barramento seria representada da seguinte forma:

Analisando as alternativas, temos que:

A – Em uma rede com topologia em anel, se por acaso apenas uma das máquinas falhar a comunicação em rede não é comprometida, pois a informação trafega nas duas direções.

Errada: conforme comentado acima, na maioria da redes que usam a topologia em anel, o token circula apenas em uma direção e, no caso de falha de uma das máquinas, toda a comunicação será interrompida causando a interrupção de todos os serviços da rede.

B – Na topologia pear-to-pear várias máquinas são interligadas de forma que cada computador da rede esteja apto a receber e transmitir dados. É comum pequenas empresas adotarem essa topologia, pois ela atende à necessidade dos usuários, além de seu custo ser sensivelmente menor que qualquer outra topologia.

Certa: de fato, conforme comentado acima, em uma rede peer-to-peer cada máquina pode tanto fornecer quanto consumir recursos. Seu custo pode ser menor do que outras topologias, e por este motivo costuma ser adotada por pequenas empresas.

C – A topologia estrela exige o uso de cabos de par trançado que podem ser ligados a um hub e cada ligação do computador ao hub será chamada de nó.

Hub é um equipamento usado para conectar dois ou mais computadores, em uma rede na qual não haja um número grande de nós.  Seu modo de transmissão de dados é em broadcasting, que em português significa difusão: uma informação recebida pelo hub é retransmitida a todos os nós que a ele estiverem conectados.

Errada: em uma topologia em estrela, de fato, cada computador pode estar conectado a um hub, e cada uma destas ligações pode ser chamada de nó. No entanto, tal topologia não exige o uso de cabos par trançado (apesar de este ser o tipo de cabo usado na maioria das redes que utilizam esta topologia): a comunicação entre cada computador e o dispositivo concentrador pode ser feita através de cabos coaxiais.

D – Gerenciar uma topologia de rede estrela é mais simples do que uma rede em anel, pois o hub indica, por intermédio de pequenas luzes, se existe algum nó com problema, porém, requer um investimento maior de recursos.

Certa: de fato, o gerenciamento de uma topologia em rede é mais fácil do que de uma topologia em anel, entre outros fatores,  pelo fato de que o hub é capaz de indicar através de luzes se há algum problema com alguma das conexões.

E – Na topologia em barramento, todos os computadores são ligados em um mesmo barramento físico de dados. Apesar de os dados não passarem por dentro de cada um dos nós, apenas uma máquina pode enviar no barramento num dado momento. Todas as outras recebem e recolhem para si os dados a elas destinados.

Certa: de fato, em uma topologia em barramento, as informações não "passam por dentro" das máquinas, e apenas uma delas pode enviar dados em um determinado momento sendo que, quando isto ocorre, todas as demais máquinas recebem e retem tais dados.

Assim sendo, como há duas alternativas certas, A QUESTÃO DEVERIA TER SIDO ANULADA.

Gabarito fornecido pela banca: LETRA A.

A alternativa correta é letra A) O cabo de rede de um dos demais computadores da rede pode ter se rompido.

A questão traz uma informação importantíssima para chegarmos ao gabarito: a topologia da rede é a chamada Estrela. Este tipo de topologia se caracteriza por um elemento central na rede (no caso o switch) que gerencia o fluxo de dados entre os computadores da rede. Assim, obviamente, todos os computadores devem estar conectados a este elemento central (a figura é muito esclarecedora). A vantagem desta topologia é que os nós (computadores) da rede são independentes, ou seja, caso um equipamento falhe, a rede continua funcionando. A desvantagem é que caso o elemento central falhe, a rede toda para de funcionar.

De porte dos conceitos acima, vemos que a alternativa "A" apresenta um problema que não interferirá em nada na conexão de rede do computador de Paulo.

O restante das alternativas implicam em falha na comunicação entre o computador de Pedro e o dispositivo central (switch). Se seu computador não consegue se comunicar com o switch, ele está fora da rede.

A alternativa correta é letra B) Errado

ITEM ERRADO. Protocolos são, de maneira simplista, padrões para comunicação entre dispostivos. Para dois computadores conseguirem se comunicar eles precisam falar a "mesma língua", não é mesmo?

O famoso TCP/IP é a junção de dois protocolos:

• TCP: Transmission Control Protocol - Protocolo de Controle de Transmissão
• IP: Internet Protocol - Protocolo de Interconexão

Tanto no modelo TCP/IP (que possui 4 camadas) quanto no modelo OSI (que possui 7 camadas), o TCP está na camada de transporte e o IP está na camada de Rede (e não na de transporte como o item cita).

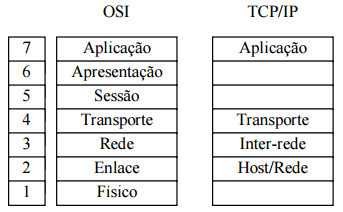

Abaixo uma figura ilustrativa comparando os dois modelos:

fonte: http://www.abusar.org.br/ftp/pitanga/Aulas/a01_modelos.pdf

A alternativa correta é letra E) 8 fios separados de dois em dois, resultando em quatro cores diferentes.

O cabo utilizado para redes lógicas de 100 a 1 000 megabits é denominado categoria 5 ou CAT5. Esse cabo é formado por um conjunto de fios que são dispostos da seguinte forma:
a) 6 fios separados de dois em dois, resultando em 3 cores diferentes.
b) 6 fios separados de três em três, resultando em duas cores diferentes.
c) 6 fios sem separação, sendo um de cada cor.
d) 8 fios separados de quatro em quatro, resultando em duas cores diferentes.
e) 8 fios separados de dois em dois, resultando em quatro cores diferentes.

Nos cabos Ethernet (arquitetura na qual são usados cabos CAT5) há oito fios, torcidos em quatro pares (ou seja, separados de dois em dois)  que seguem o código de cores de cabos Ethernet. Cada par consiste em um cabo de cor sólida e um cabo branco com a faixa de cor sólida, perfazendo, portanto, quatro cores diferentes: verde, laranja, azul e marrom. Existem dois códigos de cores diferentes para cabos Ethernet, indicados como T568B e T568A, como vemos o exemplo da figura a seguir:

Assim sendo, A RESPOSTA É A LETRA E.

A alternativa correta é letra A) de crimpagem.

A ferramenta utilizada para executar a conexão do cabo de rede ao conector RJ45 é o alicate
a) de crimpagem.
b) de corte.
c) de ponta.
d) inglês.
e) universal.

O método mais utilizado para fazer uma conexão elétrica é através da criação e manutenção de uma pressão externa. O RJ45 é um conector de compressão, cuja finalidade é juntar duas extremidades. Os fios são inseridos em uma luva especial, isolada ou não, para a retenção dos condutores. Para comprimir os fios na luva, é usado um alicate de crimpagem, como vemos na figura a seguir:

Assim sendo, A RESPOSTA É A LETRA A.

A alternativa correta é letra C) somente II e III estão corretas

Analisando as alternativas, temos que:

I. Errada: topologia em estrela utiliza um nó central (comutador ou switch) para chavear e gerenciar a comunicação entre as estações, como vemos na figura a seguir:

O switch utiliza cabos de par trançado, como vemos na figura a seguir:

II. Certa: a topologia em árvore é equivalente a várias redes estrelas interligadas entre si através de seus nós centrais, como vemos na figura a seguir:

III. Certa: na topologia em Anel (ring), cada computador é conectado a outros dois, formando um anel. Neste caso, quando um computador tem um problema, a rede inteira tem seu funcionamento interrompido, pois na maioria dos casos os dados trafegam apenas em um sentido. Quando uma mensagem é enviada por um nó, ela entra no Anel e circula até ser retirada pelo nó destino, ou então até voltar ao nó fonte, dependendo do protocolo empregado. O último procedimento é mais desejável porque permite o envio simultâneo de um pacote para múltiplas estações. Outra vantagem é a de permitir a determinadas estações receber pacotes enviados por qualquer outra estação da rede, independentemente de qual seja o nó destino. A figura a seguir ilustra o funcionamento de uma rede em Anel:

Assim sendo, A RESPOSTA É A LETRA C.

A alternativa correta é letra E) 100 Mbps, estrela e RJ-45

Vamos analisar a questão:

a) 10 Mbps é o padrão original Ethernet, e o padrão Fast Ethernet é de 100 Mbps. A topologia anel não trabalha com concentrador como mostra na figura da questão e o conector mostrado é um RJ-45 e não um conector HDMI.

INCORRETA

b) 1 Gbps é Gigabit Ethernet não é um padrão Fast Ethernet que equivale a 100 Mbps. A topologia usada é estrela e o conector usado é o RJ-45.

INCORRETA

c) 100 Mbps é padrão usado nas Lan´s Fast Ethernet. A topologia usada na figura não é anel e sim estrela que utiliza um concentrado como o Switch por exemplo, e o conector é o RJ-45.

INCORRETA

d) 1 Gbps é Gigabit Ethernet não é um padrão Fast Ethernet que equivale a 100 Mbps. A topologia usada é estrela e o conector usado é o HDMI não utilizado nos cabos UTP. O conector correto usado na rede é o RJ-45.

INCORRETA

e) 100 Mbps é padrão usado nas Lan´s Fast Ethernet. A topologia usada na figura é estrela que utiliza um concentrador ou um repetidor como o Switch e o conector usado nos cabos UTP para conectar o RJ-45 nas placas de redes e estabelecer uma conexão entre os computadores da rede LAN.

CORRETA

Gabarito: Letra E
