Dada a figura abaixo selecione a única alternativa que esteja tecnicamente correta:

A alternativa correta é letra D) o lado esquerdo é uma Intranet, e do lado direito é uma Internet

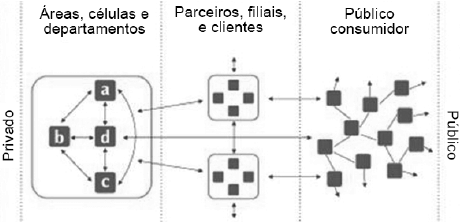

Dada a figura abaixo selecione a única alternativa que esteja tecnicamente correta:

a)  o lado esquerdo é uma Internet, e do lado direito é uma Intranet
b)  o lado esquerdo é uma Internet, e o meio é uma Intranet
c)  o lado esquerdo é uma Intranet, e o meio é uma Internet
d)  o lado esquerdo é uma Intranet, e do lado direito é uma Internet

A descrição de cada parte da figura nos remete aos seguintes conceitos:

Internet: de um forma bem resumida, é um conjunto de redes - milhões de redes domésticas, acadêmicas, comerciais e governamentais, entre outras, que juntas podem oferecer uma ampla variedade de recursos e serviços, transmitindo dados através da troca de pacotes, usando os protocolos TCP/IP (Transmission Control Protocol / Internet Protocol).

Extranet é o nome dado a uma rede formada pelas intranets de um cliente e um fornecedor, por exemplo: através dela podem ser efetuados pedidos, pagamentos e outras operações. Podemos usar a seguinte definição: extranet é a parte de uma intranet que fica disponível através da Internet.

Intranet é uma rede privada, pertencente a uma empresa (ou a uma residência), de acesso restrito a seus membros, que utiliza os mesmos padrões e protocolos da Internet, tais como http, tcp, ip, smtp, pop3, etc. Assim, os mesmos programas utilizados na Internet podem também ser aplicados à Intranet.

Atualmente praticamente todas as redes privadas (domésticas e comerciais) que existem são intranets, o que facilita e muito a sua instalação e utilização, já que hoje poucas pessoas ainda não têm a Internet como uma ferramenta de uso diário e indispensável. Como os protocolos e recursos são os mesmos da Internet, numa intranet podem ser usados os mesmos aplicativos que estão disponíveis para a Internet, como navegadores, clientes de e-mail, etc.

Assim sendo, a figura completa tem a seguinte aparência:

Fonte da imagem: http://konectarena.blogspot.com.br/2015/05/intranet-x-extranet-x-internet.html

Assim sendo, A RESPOSTA É A LETRA D.
